Магнитострикционные зонды для контроля топливных запасов, определения массы нефтепродуктов и обнаружения утечек внутри резервуаров

• Зонды выпускаются в модификациях Mag 1, Mag 2, Mag Inventory Only для традиционных (бензин, дизель и др.) и альтернативных видов топлива;
• Высокоточная технология магнитострикционного измерения;
• Прямое измерение плотности
• Быстрое и точное тестирование на утечки (Mag 1, Mag 2);
• Совместимость с большим количеством видов топлива, а также с другими жидкостями;
• Возможность измерения уровня воды;
• Сертифицированные рабочие характеристики при эксплуатации в топливных смесях, содержащих до 100% спирта;
• Mag 1 сертифицирован независимыми экспертами как зонд с характеристиками, превышающими требования стандартов U.S. Environmental Protection Agency (Управления по охране окружающей среды США - ЕРА) по тестированию резервуаров на утечки объемом 378 мл/ч;
• Поставляются наборы поплавков на 1, 2 и 3 дюйма;
• Высокая надежность и очень низкие требования по эксплуатации;
• Сертифицированные рабочие характеристики для контроля запасов и обнаружения утечек внутри резервуаров в широком диапазоне видов топлива;

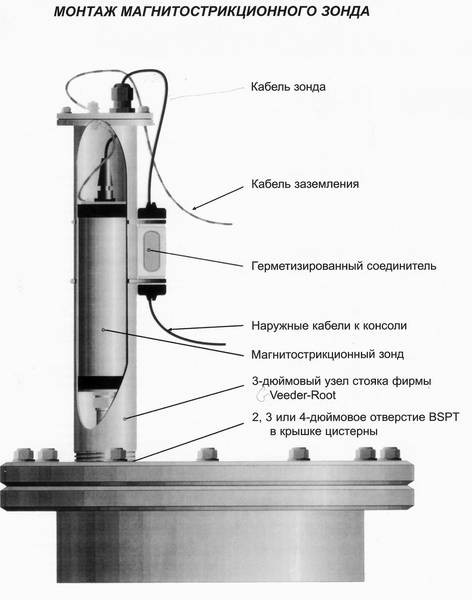

• Комплектация райзерами, крышками к ним, наборами для соединения проводов (Encapsulation Kit).

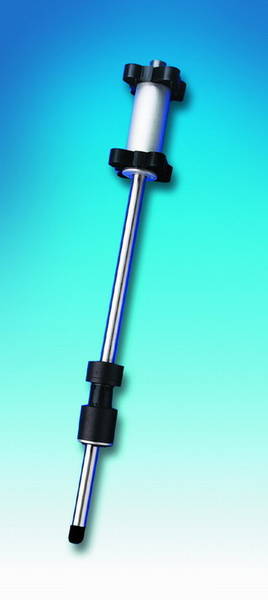

Зонд Mag 1

Зонд Mag 1 обеспечивает высокоточную безотказную работу в бензине, дизельном топливе и широком диапазоне других жидкостей. Используемые в нем магнитострикционная технология и пятиточечное зондирование температуры позволяют ему обеспечивать чрезвычайно точный контроль топливных запасов и внутрирезервуарное обнаружение утечек.

Зонд Mag 1 протестирован и сертифицирован независимыми экспертами как зонд с характеристиками, значительно превосходящими требования стандартов U.S. ЕРА по тестированию резервуаров на утечки объемом 378 мл/ч. Данный зонд рекомендуется использовать в одностенных резервуарах, что позволит гарантировать удовлетворение требований по тестированию резервуаров, которые могут появиться в будущем.

Зонд Mag 2

Зонд Mag 2 обеспечивает такой же надежный контроль запасов и совместимость с жидкостями, как и Mag 1, но позволяет при этом обнаруживать утечки объемом 756 мл/ч по более низкой цене. Он обеспечивает все эксплуатационные характеристики зондов серии Mag с мониторингом утечек объемом 756 мл/ч.

Зонд Mag 2  предназначен для применения в двухстенных резервуарах, условия локализации утечек в которых предъявляют менее строгие требования по тестированию резервуаров. Зонд Mag 2 также протестирован и сертифицирован независимыми экспертами как зонд с характеристиками, превосходящими требования стандартов U.S. ЕРА по тестированию резервуаров на утечки объемом 756 мл/ч для автоматических систем измерения уровня.

Зонд Mag Inventory Only

В зонде Mag Inventory Only отсутствует возможность обнаружения утечек, поэтому он предназначен главным образом для контроля топливных запасов в надземных и подземных резервуарах, где мониторинг утечек неактуален.

Зонд Mag Inventory Only поставляется в вариантах регистрации уровня подтоварной воды  ("with Water Detection") или без такой регистрации ("without Water Detection").  В первом случае он применим для топлива с содержанием до 20% спирта, во втором - для топлива с содержанием до 100% спирта.

Зонд Mag Inventory Only совместим с любой консолью TLS.

НОВИНКА: прямое измерение плотности топлива

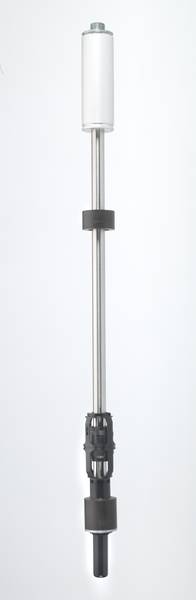

Теперь уровнемеры Gilbarco Veeder-Root доступны для коммерческого учета нефтепродуктов благодаря применению зондов Mag с функцией измерения плотности (на нижнем фото). Их главное отличие от обычных зонов компании - дополнительный поплавок плотности, погруженный в топливо и располагающийся на уровне его забора из резервуара. В скором времени будет выпущен специальный набор для оснащения функцией измерения плотности обычных зондов Mag.

Использование в альтернативных видах топлива

Gilbarco Veeder-Root предлагает два типа магнитострикционных зондов для альтернативных топлив, обеспечивающие высокоточное и безотказное обнаружение утечек внутри резервуаров и контроль запасов жидкостей, содержащих до 100% спирта.

Магнитострикционный зонд для альтернативных видов топлива с регистрацией уровня воды идеально подходит для топливных смесей с содержанием спирта до 20%. Магнитострикционный зонд для альтернативных видов топлива без регистрации уровня воды был разработан для топливных смесей, содержащих до 100% спирта, где вода поглощается алкоголем.

Оба зонда поставляются в модификациях Mag 1 и Mag 2.

Применение в надземных резервуарах

Магнитострикционные зонды Gilbarco Veeder-Root допущены к применению для контроля запасов топлива в надземных резервуарах. В этом случае необходим монтажный комплект AST Installation Kit.

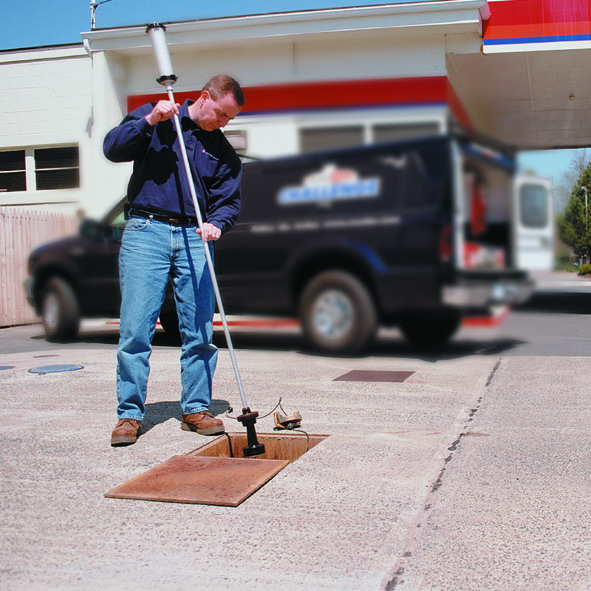

Поверка зондов Mag на АЗС без демонтажа

В 2004 году  была разработана, утверждена  ГЦИ СИ  ФГУ «Ростест-Москва» и опробована на АЗС г. Москвы методика поверки магнитострикционных зондов Mag. Она  устанавливает процедуру поверки зонда первичной (при производстве, после ремонта) и периодической (в  процессе эксплуатации без демонтажа).

Методика  основана на проверке  и измерении диагностического параметра «Контрольное расстояние», представляющего собой расстояние до конца зонда или до дна эталонной установки высокой точности с использованием определенной версии программного обеспечения консолей TLS 350 Plus и TLS 350R, и сохраняемого в его памяти. Этот диагностический параметр позволяет также осуществлять периодическую проверку функционирования зонда и его механическую целостность.

Результаты диагностики и поверки отображаются на дисплее консоли и могут быть распечатаны на принтере.

Преимущества метода:

• Высокая точность
• Не требуется демонтаж зонда
• Удобство, быстродействие и надежность

Документация

• Поверка зондов Mag на АЗС без демонтажа. Презентация cкачать (169 Кб)
• Технический бюллетень (июнь 2006). Как подобрать зонд уровнемера cкачать (753 Кб)
• Mag 1, 2. Брошюра cкачать (276 Кб)
