Заглушка ТИАЛ-ТУЗ – термоусаживающаяся радиационно-модифицированная заглушка для изоляции торцов теплоизолированных пенополиуретаном трубопроводов в полиэтиленовой оболочке.

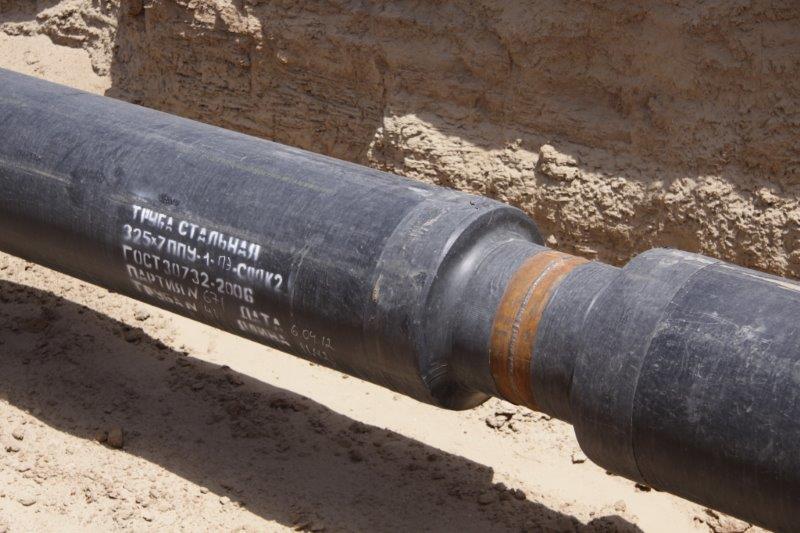

Применяется при изготовлении теплоизолированных пенополиуретаном трубопроводов, фасонных изделий. Служит для гидроизоляции теплоизоляционного слоя при транспортировке и хранении, защищая пенополиуретан от воздействия дождевых, паводковых и образовавшихся при таянии снега вод, грязи или стоков (как на фото ниже).
Заглушка изоляции ТИАЛ-ТУЗ представляет собой формованный переходный цилиндр заданных в соответствии с ГОСТ 30732-2006 диаметров в комплекте с герметизирующим адгезивом. Термоусаживаемая заглушка производится из радиацинно-сшитого полиэтилена толщиной 0,8мм и имеет степень усадки более 40%. Применение материалов с большой усадкой позволяет добиться качественной установки и сильного герметичного краевого обжатия.
Радиационно-модифицированный полиэтилен обеспечивает длительную защиту от воздействия ультрафиолетового излучения при хранении трубы на открытом воздухе до 1 года. Заглушка одинаково качественно выполняет свои функции на трубопроводе с спиралевитой оцинкованной или полиэтиленовой оболочкой.
Заглушка изоляции ППУ является расходным временным материалом и демонтируется непосредственно перед изоляцией стыка ППУ-трубопровода на трассе. В этом случае большое значение приобретает стоимость изделия. Так как заглушка не испытывает каких-либо силовых воздействий, толщина материала составляет всего 0,8мм, что обеспечивает низкую стоимость ТИАЛ-ТУЗ при надежной и герметичной гидроизоляции.
В качестве адгезива для герметизации краевых зон используется поставляемый в комплекте с заглушкой мастичный заполнитель, изготовленный на основе битумных смол с пластифицирующими добавками.
Монтаж заглушек ТИАЛ-ТУЗ осуществляется согласно техкарты до момента отгрузки труб заказчикам на заводах по производству теплоизоляционного ППУ-покрытия трубопроводов штатными сотрудниками предприятия при помощи пропановой горелки. Поставка заглушек осуществляется в удобной полиэтиленовой упаковке по 10 штук в каждой, вставленных друг в друга.
Минимальный диаметр заглушек ТИАЛ-ТУЗ составляет 76/140мм.
Максимальный не ограничен.
К сожалению технология производства пока не позволяет изготавливать заглушку диаметра 57/125 или ниже.
Наружный диаметр стальной трубы, мм |
Наружный диаметр п/э оболочки, мм |
76 |
140 |
89 |
160 |
108 |
180 |
114 |
200 |
133 |
225 |
159 |
250 |
219 |
315 |
273 |
400 |
325 |
450 |
377 |
500 |
426 |
560 |
530 |
710 |
630 |
800 |
720 |
900 |
820 |
100 |
920 |
1100 |
1020 |
1200 |
1220 |
1425 |
1420 |
1600 |
