Применяются для перекачки:
- светлых (бензина, дизтопливо) и темных (масла, мазута нефтепродуктов;
- вязких, загрязненных нефтеостатков из емкостей, цистерн, танкеров, резервуаров.
Основные преимущества:
- способность перекачивать жидкости высокой вязкости до 500 сСт и с высоким содержанием газов, что до сегодняшнего дня было возможно лишь при использовании поршневых насосов;
- при перекачке жидкостей с высоким содержанием крупных твердых частиц (до 5 мм).
Главной особенностью оседиагональных (шнековых) насосов является применение в них шнековых колес со специально профилированными винтовыми лопастями постоянного или переменного шага. Это позволяет получить межлопаточный канал, обеспечивающий низкую гидродинамическую нагруженность лопастей, высокие антикавитационные и энергетические качества.
Оседиагональные шнековые насосы являются адаптированным вариантом насоса, применяемого в космической технике.
Незаменимы:
- при аварийных ситуациях для перекачки вязких загрязненных жидкостей.
- для базовых работ на нефтебазах, наливных эстакадах, в системах промстоков и промотходов;
- при откачке нефтепродуктов из заглубленных резервуаров.
Все насосные установки комплектуются электродвигателями взрывозащищенного исполнения (степень взрывозащиты 1Ехd11ВУТ4) и климатического исполнения (У) с номинальной температурой окружающей среды не выше 40 °С и не ниже минус 40 °С.

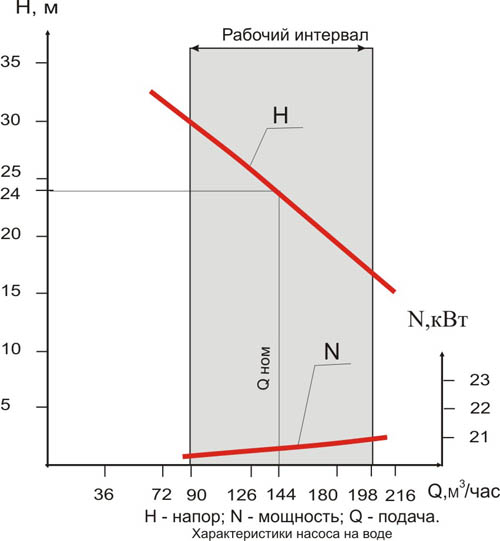

| Производительность, м3/ч |
90...198 |
| Напор, м |
30...16 |
| Питание |
Трехфазный перем. ток |
| Мощность двигателя, кВт |
18,5 |
| Электродвигатель |
АИМР160М2У2; ВА160М2У2; АИММ160М2У2,5 |
| Частота вращения, об./мин |
3000-80 |
| Высота всасывания , м |
8 |
| Габаритные размеры, мм |
1240x448x555 |
| Температура перекачиваемой жидкости, °С, не более |
90 |
| Масса, кг |
230 |
| Тип уплотнения |
манжетное |
Условное обозначение
УОДН 170-150-125
170 - диаметр рабочего колеса, мм
150 - диаметр условного прохода, входного фланца, мм
125 - диаметр условного прохода выходного фланца, мм
