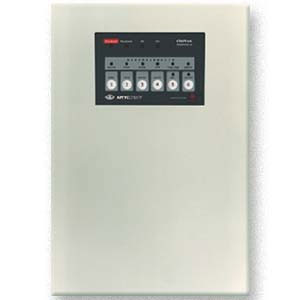

Предназначен для управления установками:

• газового;
• аэрозольного;
• порошкового (с запуском пиропатронами) пожаротушения;
• установками дымоудаления;
• управления световыми и звуковыми оповещателями.

Контролирует состояние 1 шлейфа сигнализации (ШС) и 4 шлейфов датчиков состояния, передачи извещений на ПЦН, контроля исправности шлейфов, цепей управления и пуска. Направлений пожаротушения - 1.

Прибор работает как самостоятельно (автономный режим), так и совместно с ППКП "Радуга-4А" (в качестве адресуемого устройства).

Прибор обеспечивает:

• прием извещений от автоматических и ручных пожарных извещателей;
• контроль цепей и прием извещений (команд) от датчиков состояния дверей, датчиков достаточности огнетушащего вещества (ОТВ), датчиков подачи ОТВ, пультов дистанционного пуска;
• повторная регистрация срабатывания извещателей с их автоматическим пересбросом после первого;
• формирование извещения "Пожар" при срабатывании 2 и более извещателей в ШС;
• запуск автоматической установки пожаротушения;
• непрерывный контроль на обрыв цепей запуска АУП;
• управление звуковыми и световыми оповещением (ЗО и СО);
• передачу извещений "Неисправность", "Автоматика включена", "Пуск АУП, ОТВ подано", "Пожар" на соответствующие выходы ПЦН;
• формирование по СЛ ППКП «Радуга-4А» извещений «Дежурный режим», «Внимание», «Пожар», «Неисправность», «Неисправность резервного источника питания», «Неисправность основного источника питания», «Ручной запуск АУП», «Автоматический запуск АУП», «Запуск АУП произведен, огнетушащее вещество подано».

Программируемые параметры:

• работа в СЛ («Радуга-2А» / «Радуга-4А») или автономная;
• временная задержка начала импульсов запуска АУП (0/10/30/90 с);
• длительность импульсов запуска АУП (2/4/8/20 с);
• интервалы времени между импульсами запуска АУП по выходам (0/4/20/120 с);
• разрешение/запрет подачи команды "Пуск" с панели прибора;
• разрешение/запрет запуска АУП по команде "Пуск" или от ПДП в состоянии "двери открыты";
• возврат прибора в режим автоматического пуска АУП при переходе в состояние "двери закрыты";
• режим формирования извещения "Пожар";
• режим формирования извещения "Пуск АУП, ОТВ подано";
• длительность импульса релейного выхода С1 управления технологическим оборудованием (10 с / до сброса);
• адрес прибора (с 1 по 32) в сигнальной линии ППКП "Радуга-4А";
• код доступа.

Прибор имеет 12 световых индикаторов: "Пожар", "Тушение", "РП", "ОП", "ШС/СЛ", "Пуск", "Опов.", "ОТВ", "Туш./ПДП", "Двери", "Авт.", "Доступ".

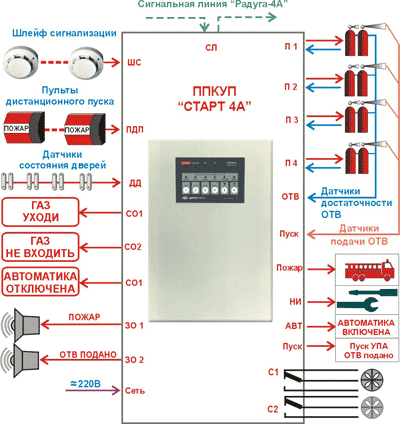

Входы:

• цепи пультов дистанционного пуска;
• цепи датчиков состояния дверей;
• цепи достаточности ОТВ;
• цепи подачи ОТВ.

Выходы:

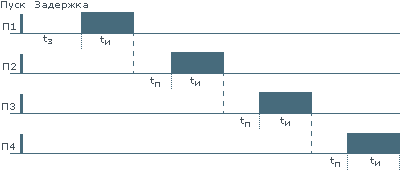

• 4 выхода для запуска установок пожаротушения ("АУП") (См. временные диаграммы);
• 3 выхода для управления световым оповещением "СО" ("Газ-уходи!", "Газ-не входить!", "Автоматика отключена");
• 2 выхода для управления звуковыми оповещателями "ЗО" ("Пожар", "Пуск");
• 2 выхода для управления инженерным и технологическим оборудованием ("С1" и "С2");
• 4 выхода на ПЦН ("Пожар", "Неисправность", "Автоматика включена", "Пуск").

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

ИЗВЕЩАТЕЛИ:

В качестве пожарных извещателей рекомендуется применение следующих извещателей производства Аргус-Спектр:

• Аврора–ДН – дымовой оптико-электронный неадресный (ИП 212-78);
• Аврора–ТН – тепловой максимально-дифференциальный неадресный (ИП 101-78-А1);
• Аврора–ТН-В – тепловой максимально-дифференциальный неадресный (ИП 101-78-В);
• Аврора–ДТН – комбинированный неадресный (ИП 212/101-78-А1);
• Арго–А1 – тепловой максимальный (ИП 101-01M-А1).

РАСШИРЕНИЕ ВЫХОДОВ:

• Старт–8 - прибор управления пожарный (расширение на 8 выходов).
