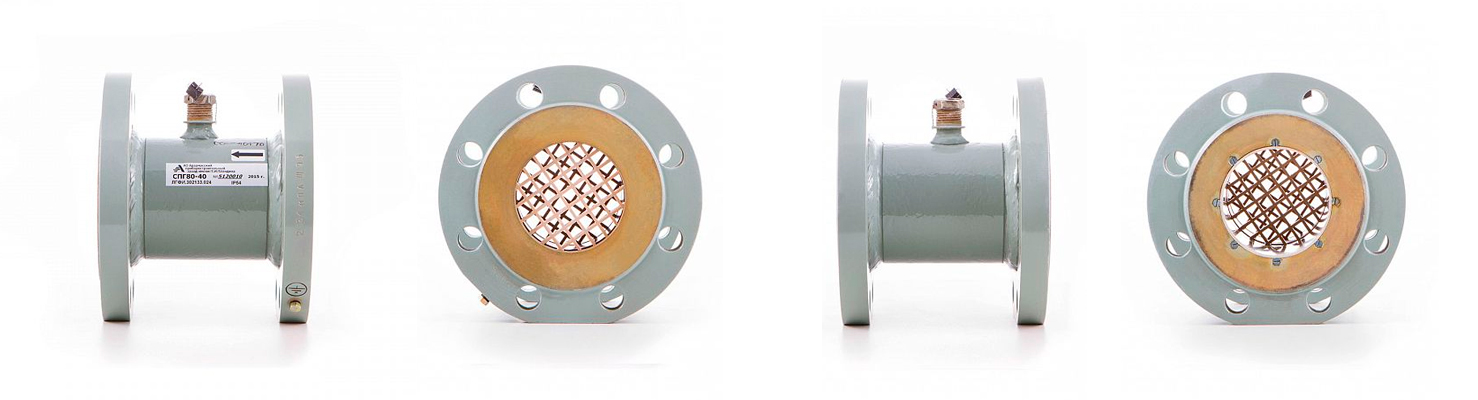

Стабилизатор потока газа СПГ предназначен для уменьшения завихрений, пульсаций потока и сокращения прямых участков до счетчика и после счетчика газа СГ16МТ, СГ16МТ-Р и устанавливается непосредственно перед счетчиком.

При установке СПГ прямого дополнительного участка перед СПГ и после счетчика не требуется.

СПГ имеет штуцер с резьбой G-1/2-B для присоединения приборов, измеряющих потери давления на счетчике СГ.

Обозначение при заказе

При заказе следует указать наименование прибора, значение условного прохода Ду и предельную пониженную температуру окружающего воздуха — 30 (для температуры минус 30 °С) или 40 (для температуры минус 40 °С).

Пример: Стабилизатор потока газа СПГ для Ду 50, предназначенный для эксплуатации при температуре от минус 40 °С: СПГ50-40.

Гарантийный срок: 24 месяца с даты ввода в эксплуатацию
Срок службы: 12 лет

Технические характеристики

Наименование параметров	Значение
Рабочее давление газа в месте установ­ки СПГ, МПа (кгс/см2)	0,0012 – 1,6 (0,012 - 16 кгс/см2)
Испытательное давление корпуса, МПа (кгс/см2)	2,4 (24) са, МПа (кгс/см2)
Температура измеряемого газа, °С	от -20 до +50
Температура окружающего воздуха (указана на корпусе СПГ), °С	от-30 до+ 50 (по заказу от -40 до +70)

Примечание:
При монтаже стабилизатора потока газа СПГ выполнять требования по монтажу счетчиков газа СГ согласно ЛГФИ.407221.001РЭ, ЛГФИ.407221.026 РЭ, ЛГФИ.407221.046 РЭ.
