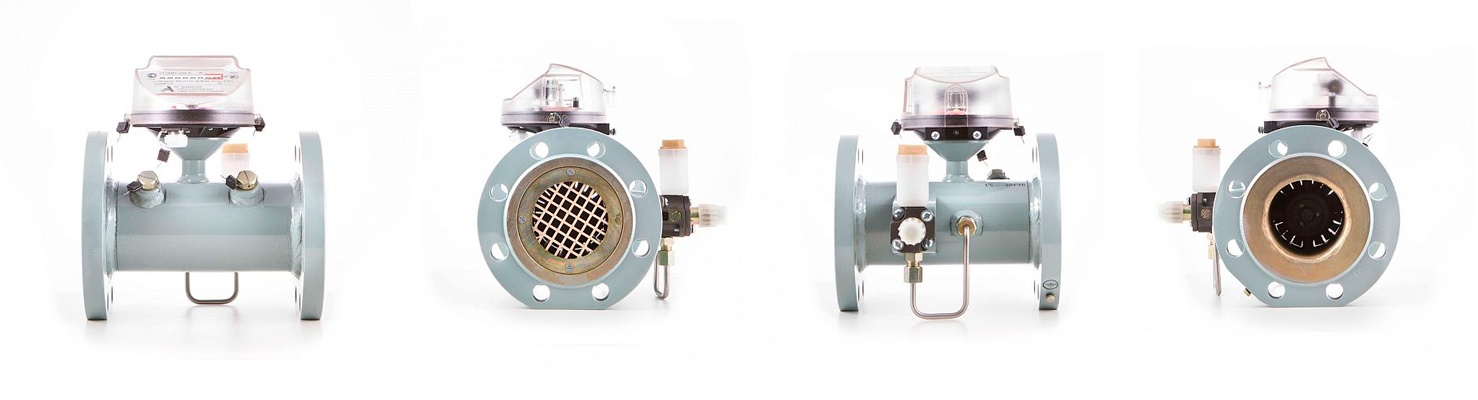

СГ16МТ-Р, СГ75МТ-Р предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.

Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики, — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.

Счетчики газа СГ16МТ-Р, СГ75МТ-Р имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.

Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:

• 10 имп./м3 — для СГ16МТ-100-Р — СГ16МТ-650-Р, — для СГ75МТ-160-Р — СГ75МТ-650-Р
• 1 имп./м3 — для остальных счетчиков.

Длина прямолинейных участков трубопровода должна быть не менее:

• при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;
• при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика.

При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.

При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ16МТ по ГОСТ 12820-80, для СГ75МТ по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ16МТ из паронита ПМБ ГОСТ 481-80, для СГ75МТ из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.

Межповерочный интервал 8 лет
Гарантийный срок 24 месяца
Срок службы не менее 12 лет

Технические характеристики

Температура измеряемого газа, °С	от -20 до +50
Температура окружающего воздуха, °С	от -40 до +70
Рабочее давление измеряемого газа, МПа	1,6 (СГ16); 7,5 (СГ75)
Потеря давления, не более, Па (мм вод.ст.)	1800 (180)

Точностные характеристики

Порог чувствительности счетчика, не более
0,033 Qmax	для СГ16МТ-100 - Р
0,02 Qmax	для остальных исполнений

Пределы допускаемой основной относительной погрешности счетчика при температуре окружающего воздуха плюс (20±5) ºС должны быть:
с диапазоном расходов 1:10	± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax
	± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,1 Qmax
с диапазоном расходов 1:12,5	± 1 % - в диапазоне раcходов от Qmax до 0,1 Qmax
	± 2 % - в диапазоне раcходов менее 0,1 Qmax до 0,08 Qmax
с диапазоном расходов 1:20	± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax
	± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax
с диапазоном расходов 1:25	± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax
	± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax
с диапазоном расходов 1:30	± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax
	± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax

Обозначение при заказе

Условное обозначение счетчиков

СГ16МТ-РиСГ75МТ-Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5 МПа (75 кгс/см2), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 (СГ16МТ-250-Р — СГ16МТ-650-Р, СГ75МТ-250-Р-СГ75МТ-650-Р) ивдиапазоне 1:30 (СГ16МТ-800-Р-СГ16МТ-4000-Р, СГ75МТ-800-Р-СГ75МТ-4000-Р).

Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ

Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:20: СГ16МТ-250-Р-2 ЛГФИ.407221.001 ТУ

Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 7,5 МПа (75 кгс/см2), диапазон измерения 1:25: СГ75МТ-250-Р-3 ЛГФИ.407221.001 ТУ

Условное обозначение	Ду, мм	Qmax, м3/ч	Qmin, м3/ч	Масса, кг
СГ16МТ-65	50	65	6,5	7,5
СГ16МТ-100	50	100	10	7,5
СГ16МТ-250	80	250	12,5	13
СГ16МТ-400	100	400	20	17
СГ16МТ-650	100	650	32,5	17
СГ16МТ-800	150	800	40	32
СГ16МТ-1000	150	1000	50	32
СГ16МТ-1600	200	1600	80	46
СГ16МТ-2500	200	2500	125	46
СГ16МТ-4000	200	4000	200	46
СГ75МТ-250	80	250	12,5	17
СГ75МТ-400	100	400	20	20
СГ75МТ-650	100	650	32,5	20
СГ75МТ-800	150	800	40	45
СГ75МТ-1000	150	1000	50	45
СГ75МТ-1600	200	1600	80	75
СГ75МТ-2500	200	2500	125	75
СГ75МТ-4000	200	4000	200	75

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ-100 (безфланцевое исполнение)

Обозначение исполнения счетчика	Размеры, мм
	Ду	D	L	L1	L2	Н	Н1
1	2	3	4	5	6	7	8
СГ75МТ-250	80	140	240	245	258	267	291
СГ75МТ-400	100	164	300	305	282	291	304
СГ75МТ-650
СГ75МТ-800	150	218	450	455	353	362	348
СГ75МТ-1000
СГ75МТ-1600	200	295			424	431	380
СГ75МТ-2500
СГ75МТ-4000

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ (фланцевое исполнение)

Обозначение исполнения счетчика	Размеры, мм
	Ду	D	D1	D2	d/n	L	H	B
1	2	3	4	5	6	7	8	9
СГ16МТ-65	50	103	-	-	-	150	220	136
СГ16МТ-100	50	103	-	-	-	150	220	136
СГ16МТ-250	80	195	160	133	18/8	240	255	280
СГ16МТ-400	100	215	180	158	18/8	300	275	305
СГ16МТ-650
СГ16МТ-800	150	280	240	212	22/8	450	330	365
СГ16МТ-1000
СГ16МТ-1600	200	335	295	268	22/12	450	390	430
СГ16МТ-2500
СГ16МТ-4000
