Для защиты конструкций трубопроводов, кабелей и сооружений, находящихся под землей применяются протекторы следующих типоразмеров: ПМ-5У массой 5 кг, ПМ-10У массой 10 кг, ПМ-20У массой 20 кг.

Надежная защита от коррозии требуется всем установкам, трубопроводам и сооружениям, размещенным под землей и находящимся в эксплуатации. Сети горячего и холодного водоснабжения, отопления, газопроводы, нефтепроводы, кабели и магистрали, проложенные в грунте, изолируются посредством разнообразных покрытий, но этих мер недостаточно, качественная электрохимическая защита требует других решений.

• Протекторы ПМ-5У, ПМ-10У, ПМ-20У хорошо действуют при сопротивлении грунта менее 50 Ом/м. Токоотдача протекторов из магниевых сплавов (теоретически) составляет около 2200 А/час. Стационарный потенциал медно-сульфатного электрода равен примерно 1600 мВ.
• В целях обеспечения эффективного и стабильного функционирования протектора ПМ, его размещают не в грунт непосредственно, а в дополнительный активатор. Применение активатора позволяет получить более высокий по абсолютной величине и стабильный во времени потенциал защитного протектора. При таком способе резко снижается вероятность образования на поверхности протектора труднорастворимых пленок, достигается равномерное растворение протектора по всей поверхности, уменьшается переходное сопротивление «протектор-грунт».
• В качестве активатора в протекторах ПМ используется смесь, состоящая из следующих компонентов: 25% эпсомита, 25% строительного гипса и 50% бентонитовой глины.
• Протектор ПМ-5У, ПМ-10У, ПМ-20У, с подключенным к нему проводником, а также с порошкообразным активатором помещается в хлопчатобумажный мешок. На время хранения и транспортировки ПМ-5У, ПМ-10У, ПМ-20У дополнительно упаковывается в бумажный контейнер, который снимается непосредственно перед размещением протектора в грунт.
• Норма расхода протекторов ПМ-5У, ПМ-10У, ПМ-20У на единицу протяженности трубопровода определяется массой протектора и напрямую зависит от агрессивности природной среды в зоне прокладки. В среднем, протектор защищает фрагмент трубопровода длиной от 1000-и до 2000-ч метров. При строительстве нефте- и газопроводов протекторы устанавливаются либо поштучно (одиночно), либо группами. В каждую группу может входить от пяти до пятнадцати протекторов, они размещаются на расстоянии около пяти метров от трубопровода.
• Средний период эксплуатации протектора составляет от пяти до десяти лет. Точный срок службы (до полной выработки протекторного тела) зависит от ряда технических показателей, например, от массы протектора. Также многое определяется характером природной среды.

Размеры магниевых протекторов, mm

Размеры магниевых протекторов упакованных, mm

Чертежи

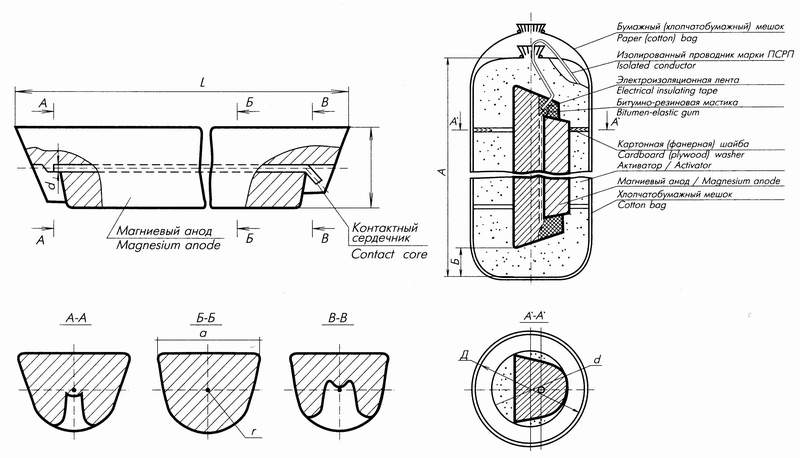

Чертёж 1

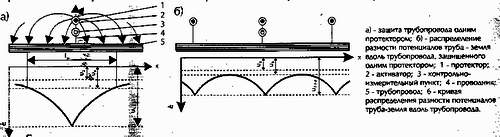

Защиту осуществляют с одиночной или групповой расстановкой протекторов.

Одиночная протекторная установка состоит из протектора, дренажного проводника и контрольно-измерительного пункта (КИП).

Чертёж 2

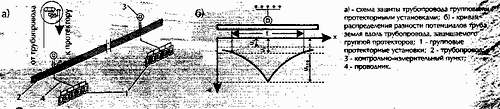

Групповая протекторная установка состоит из нескольких одиночных протекторов, подключенных к дренажному проводнику, и контрольно-измерительного пункта.

Чертёж 3

Расстояние между протекторами в группе и между протекторами и трубопроводом определяется проектом, который разрабатывается обычно специальными организациями. (Разработчик схемы — ВНИИСТ, г.Москва).
