Магнетитовые заземлители используются в системах электрохимической защиты от коррозии подземных и подводных сооружений. Могут быть использованы в качестве элементов поверхностных или глубинных заземлений. Магнетитовые заземлители экологически безопасны. Вследствие низкой скорости анодного растворения не загрязняют грунтовые воды продуктами растворения.

Магнетитовый заземлитель представляет собой конструкцию, состоящую из магнетитовых анодов, соединёных между собой питающим кабелем. Изоляция контактного узла осуществляется с помощью заливки эпоксидным компаундом. Для дополнительной изоляции места выхода кабеля применяются термоусаживаемые муфты, привариваемые с торцевой части корпуса анода. При монтаже питающий кабель используется как грузонесущий элемент конструкции. Максимальное количество магнетитовых анодов в гирлянде - 5 штук. Гирлянда собирается в заводских условиях, упаковывается и поставляется полностью готовой к монтажу.

Для защиты подземных сооружений магнетитовые заземлители могут устанавливаться как в открытых, так и в закрытых скважинах. Открытые скважины разрабатывают в местах со статическим уровнем грунтовых вод. Для сооружения открытой скважины используются полимерные перфорированные трубы в качестве элементов обсадной колонны. Установка в открытых скважинах позволяет производить ревизию, ремонт и замену магнетитовых заземлителей в процессе эксплуатации.

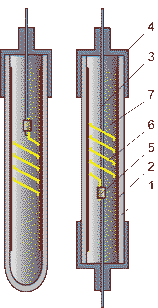

1 - магнетитовый корпус;
2 - металлическая электропроводящая подложка;
3 - питающий кабель;
4 - термоусаживаемая муфта;
5 - Н-образный контакт;
6 - бронзовая контактная пружина;
7 - эпоксидный компаунд.

Технические характеристики анодных заземлителей  «Менделеевец»-МТ

*Для магнетитового заземлителя, состоящего из 5 анодов, при максимально допустимой токовой нагрузке.

Комплект поставки

*Длина питающего кабеля определяется требованиями заказчика.

**Только для установки в открытых скважинах.
