Комплектные глубинные заземлители «Менделеевец»-МКГ используются в качестве элементов глубинного анодного заземления для установки в высокоомных грунтах. Заземлители устанавливают в скважины в вертикальном положении.
Комплектный глубинный заземлитель представляет собой контейнер, в котором размещен ферросилидовый электрод, а свободное пространство заполнено коксо-минеральным активатором КМА. Контейнер выполнен из оцинкованной стали и является корпусом заземлителя. Корпус предназначен для удобства транспортировки и монтажа. В процессе эксплуатации корпус быстро растворяется. Для отвода газов, образующихся при работе заземлителя, используется газоотводная трубка.
Блок заземлителя собирается в заводских условиях и поставляется полностью готовым к монтажу.
Для снижения сопротивления растеканию, а также повышения токовой нагрузки конструкцией предусмотрено соединение блоков в гирлянду.

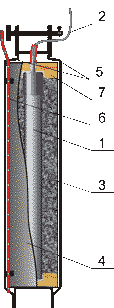

1 - электрод;
2 - кабель присоединения;
3 - коксо-минеральный активатор;
4 - контейнер;
5 - кронштейны;
6 - газоотводная трубка;
7 - центрирующая крышка.
Технические характеристики глубинных заземлителей «Менделеевец»-МКГ
| Наименование параметров |
Значение |
| Снимаемая токовая нагрузка, А |
8 |
| Скорость анодного растворения, кг/А-год |
0,2...0,4 |
| Габаритные размеры, мм:
|
| длина |
1730 |
| диаметр |
200 |
| Масса, кг |
75±1 |
| Количество блоков в гирлянде, шт., не более |
16 |
| Срок службы, лет, не менее |
30 |
Комплект поставки заземлителей
| Наименование комплектующих изделий |
Количество |
| Комплектный глубинный заземлитель «Менделеевец»-МКГ (длина кабеля присоединения в соответствии с требованиями заказчика), блок |
1 |
| Металлический стержень для стыковки блоков, шт. |
1 |
| Газоотводная трубка*, шт. |
1 |
| Паспорт, шт. |
1 |
| Инструкция по монтажу, шт. |
1 |
*Поставляется под конкретный заказ из расчета на одну гирлянду заземлителей, устанавливаемых в одной скважине. Длина газоотводной трубки соответствует глубине установки (глубине скважины).
|
