Электроды сравнения неполяризующиеся ЭНЕС-3М предназначены для измерения поляризационного потенциала и потенциала подземного сооружения относительно электрода путем создания электролитического контакта с грунтом в схемах при определении эффективности противокоррозионной защиты подземных металлических сооружений.

• Применяются как автономно, так и с автоматическими станциями катодной защиты подземных металлических сооружений.
• Устанавливаются в грунт с выводом проводников в контрольно-измерительный пункт (КИП) или ковер.
• Увеличен объема электролита в 3 раза по сравнению со стандартными электродами типа ЭНЕС-1, ЭСН-МС1 и др.;
• Уменьшена контактная поверхность электролита с грунтом;
• Использован материал, ограничивающий взаимопроникновение электролита в грунт и грунтовой влаги в электролит, но сохраняющего ионную проводимость;
• Не критичен к среде установки.

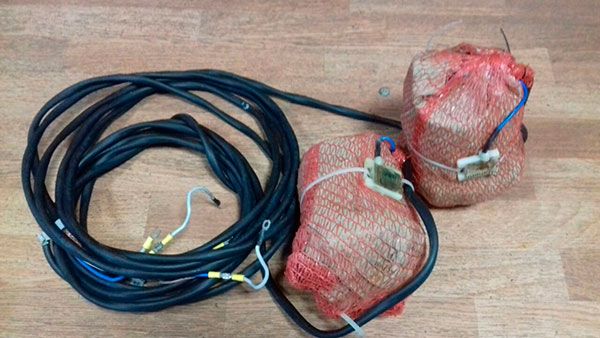

• Помещаются в мешок с наполнителем, который после пропитки водой сохраняет проводимость в засушливое время года.
• Датчик потенциала расположен в нижней части электрода, что делает не критичным ориентацию электрода относительно трубопровода при установке.
• Не требуют особых мер предосторожности при транспортировании и установке, т.к. выполнен из ударопрочного стеклонаполненного полиамида и дополнительно демпфирован тканью мешка с наполнителем и самим наполнителем.
• Могут поставляться в комплекте с блоком пластин-индикаторов скорости коррозии БПИ-2.

Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:

• верхнее значение температуры окружающей среды + 45 °С;
• нижнее значение температуры окружающей среды минус 40 °С;
• верхнее значение относительной влажности 100% при температуре 35 °С.

По заказу потребителя возможна комплектация кабелем климатического исполнения «ХЛ», категории размещения «3», по ГОСТ 15150-69, что позволяет эксплуатировать электроды при температуре на поверхности грунта до минус 70°С.

Наименование параметра	Значение
Переходное электрическое сопротивление, кОм	1,5
Потенциал по отношению к хлорсеребряному электроду, мВ	120±15
Длина проводников, мм, не менее	5000*
Масса электрода не более, кг	7,5
Гарантийный срок со дня ввода в эксплуатацию, мес.	36
Гарантийный срок хранения, мес.	12
Установленный срок службы, лет	15

* По требованию заказчика длина и сечение проводников могут быть изменены.
