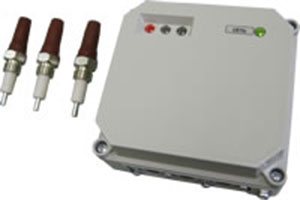

Кондуктометрический датчик-реле уровня РОС-301 жидкости предназначен для контроля (сигнализации) трех уровней электропроводных жидкостей по трем независимым каналам в одном или различных резервуарах. Применяется для контроля воды (водопроводной, технической), сточных вод, щелочных, кислотных растворов, для работы в системах котловой автоматики, очистных, дренажных сооружений.
Входы контрольных датчиков гальванически-развязанны. Имеется
искробезопасное исполнение.
Каждый релейный выход имеет две группы переключающих контактов.
Функционально является аналогом ЭРСУ-3, ESP-50 (Польша).
Характеристики |
Значение |
Питание |
220В /50Гц |
Мощность потребляемая |
6 Вт |
Количество каналов |
3 |
Ток коммутации, максимальный |
5А/240V AC |
Напряжение на электродах |
6В, DC |
Сопротивление срабатывания |
до 10 кОм |
Крепление |
настененное |
Пылевлагозащита |
IP 54 |
Комплектация:
- Передающий преобразователь (ППР) - 1 шт.
- Первичный преобразователь (датчик) - 3 шт.
- Чувствительные элементы (электроды) - 3 шт.
(по заказу - стержневые или тросовые)
Допустимая нагрузка на контакты выходного реле:
Нагрузка не более тока, А
напряжения, В |
Ток |
Вид нагрузки |
2 240
224 |
пер.
пост. |
индуктивная
cos > 0,75 |
5 240
624 |
пер.
пост. |
активная |
В зависимости от условий эксплуатации, существует несколько вариантов исполнения датчика:
Исп. |
Присоединение |
Материал изолятора |
Раб. давление, МРа |
Макс. темп. среды, ° С |
1 |
М20х1,5, S24 |
Фторопласт 4, ГОСТ 10007-80 |
1,6 |
200 |
2 |
М20х1,5, S24 |
Полиэтилен |
2,5 |
80 |
4 |
M20х1,5, S27 |
Керамика |
2,5 |
300 |
5 |
M27х1,5, S24 |
Фторопласт 4, ГОСТ 10007-80 |
2,5 |
200 |

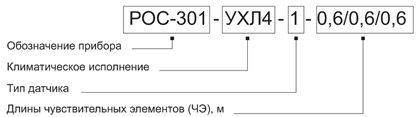

Пример записи для заказа

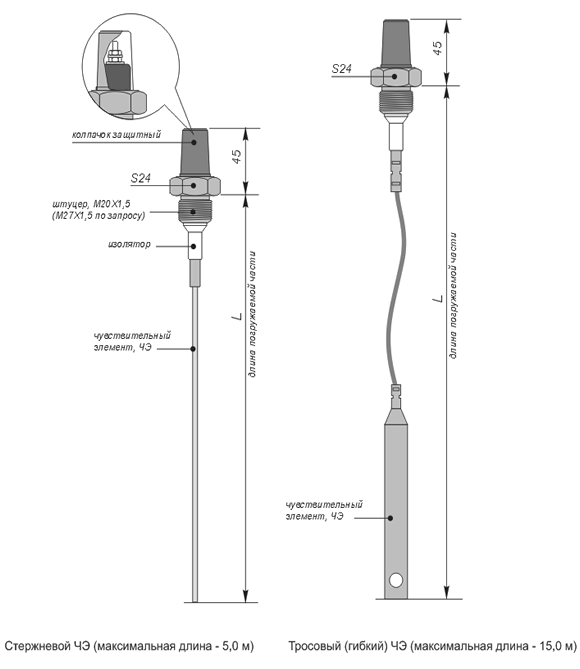

Габаритные и установочные размеры датчиков
Внешний вид и габаритные размеры передающего преобразователя ППР
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА-РЕЛЕ УРОВНЯ РОС 301

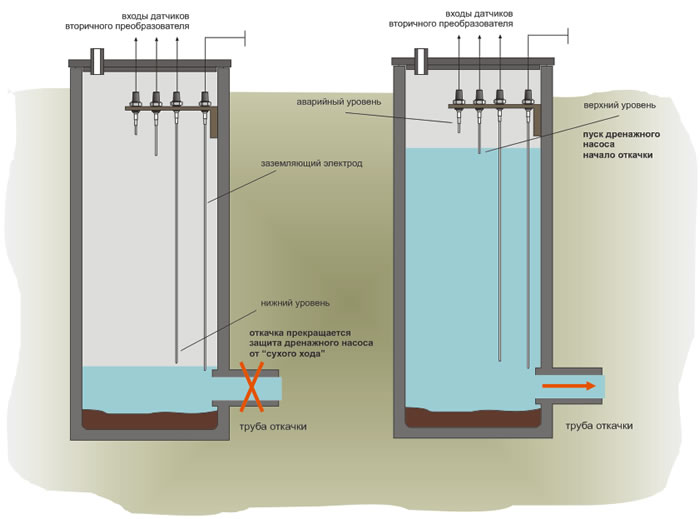

Вариант применения РОС-301, РОС-301-DIN для осушения дренажных колодцев, режим “Откачки”

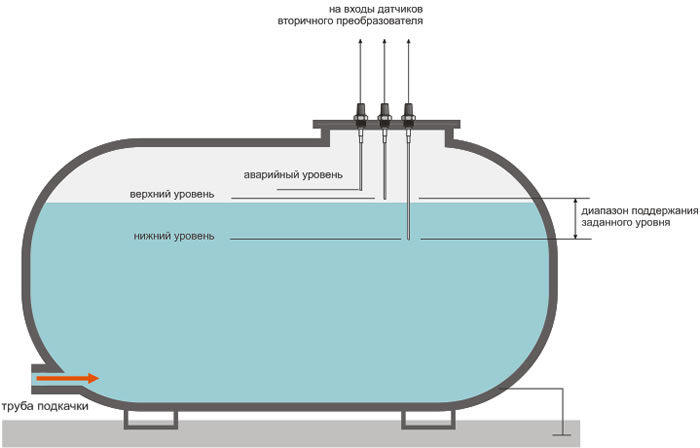

Вариант применения РОС-301, РОС-301-DIN для поддержания (регулирования) уровня жидкости в заданном диапазоне, режим “Налива”

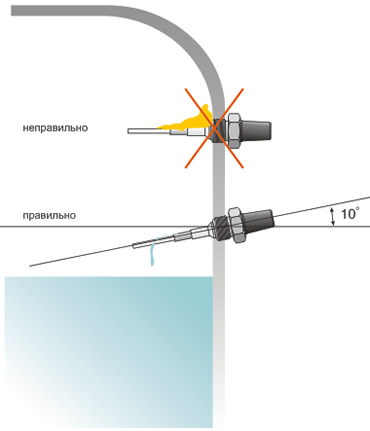

Размещение датчиков на стенке резервуара при горизонтальном монтаже
Датчики следует располагать наклонно, чтобы избежать образования токопроводящих отложений на электродах.
Техническое обслуживание
Выполнение работ по техническому обслуживанию производить при отключенном питании передающего преобразователя.
Периодичность технического обслуживания устанавливается исходя из условий эксплуатации прибора, но не реже 1 раза в полгода.
При проведении ТО необходимо проверить состояние датчиков (при необходимости произвести очистку электродов), надежность соединительных линий
с ПРП, очистить клеммные контакты передающего преобразователя и корпуса от пыли и грязи.
Маркировка и тара
На этикету наносится:
наименование предприятия-изготовителя обозначение прибора и его модификации данные нормативно-технической документации (ТУ) характеристики питающего напряжения эксплуатационные характеристики (пылевлагозащита, климатические параметры) серийный номер изделия год изготовления.
Упаковка блока производится в соответствии с ГОСТ 23088-80 в потребительскую тару.
Транспортирование и хранение
Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие датчика-реле уровня требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
