Измерительная автоматизированная система контроля и учета энергоресурсов «Пульсар» предназначена для автоматизированния коммерческого и технологического учета потребления холодной и горячей воды, газа, электроэнергии, тепловой энергии.

СОСТАВ СИСТЕМЫ

1. счетчики энергоресурсов, внесенные в Госреестр средств измерений РФ, оснащенные импульсным телеметрическим выходом или цифровым выходом (счетчики холодной и горячей воды, счетчики активной и реактивной электроэнергии, в том числе трансформаторного включения, теплосчетчики, счетчики газа, измерительные комплексы газа).

2. счетчики импульсов - регистраторы «Пульсар» (Госреестр № 25951-03) - вторичные приборы, к каждому из которых подключаются до шестнадцати первичных счетчиков с импульсным выходом. Счетчики импульсов - регистраторы «Пульсар» используются для накопления числоимпульсной информации с первичных счетчиков с привязкой ее к астрономическому времени, ведения однотарифного или двухтарифного учета электроэнергии с использованием однотарифных электросчетчиков, передачи данных в цифровом формате на компьютер диспетчера (стандарт RS485)

3. вспомогательные устройства, обеспечивающие передачу цифровой информации от счетчиков – регистраторов и счетчиков с цифровым выходом на компьютер диспетчера (преобразователи, ретрансляторы, модемы, блоки питания).

4. персональный компьютер в качестве рабочего места диспетчера.

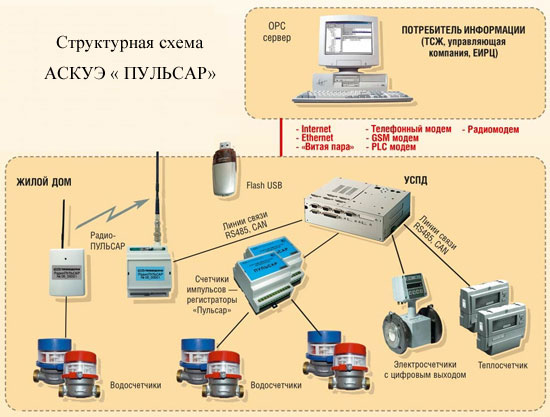

ОРГАНИЗАЦИЯ СИСТЕМЫ

Счетчики энергоресурсов с телеметрическим выходом подключаются к счетчикам импульсов – регистраторам «Пульсар». Счетчики импульсов – регистраторы и счетчики энергоресурсов с цифровым выходом организуют древовидную структуру. Передача измерительной информации в компьютер осуществляется по стандарту RS485 по коммутируемым (с использованием модема) и некоммутируемым (с использованием преобразователя RS485/232) проводным линиям связи, а также по радиоканалу с использованием GSM модема.
В случае, если число счетчиков импульсов – регистраторов в сети превышает 256, а также если длина линий связи между счетчиками импульсов – регистраторами превышает 1200 м, применяются ретрансляторы 485/485, усиливающие сигнал.

• ведение базы данных потребления ресурсов на ПК;
• подготовка аналитической информации, отчетов, протоколов, графиков для последующей печати;
• выписка счетов абонентам для оплаты потребленных энергоресурсов;
• информирование потребителей о состоянии оплаты и потреблении ресурсов;
• сведение внутриобъектового баланса поступления и потребления энергоресурсов с целью выявления очагов несанкционированного потребления;
• выдача данных и обмен аналитической информацией между структурами ЖКХ и Энергоснабжающими организациями;
• корректировка внутренних часов счетчиков импульсов- регистраторов и счетчиков энергоресурсов с цифровым выходом.
• многотарифный учет энергоресурсов
• контроль линий связи со счетчиками энергоресурсов
• защита информации от несанкционированного доступа

ПРЕИМУЩЕСТВА

Доступная стоимость оборудования и монтажа

Используется минимум функциональных блоков и минимальная длина проводов, что достигается путем использования параллельного принципа подключения счетчиков импульсов – регистраторов к общей линии.

Надежность

Вся информация о потреблении ресурсов до ее ввода в ПК хранится в энергонезависимой памяти счетчиков импульсов – регистраторов. В случае отключения питания сети, регистрация данных продолжается. Отсутствие промежуточных блоков накопления информации между счетчиком импульсов – регистратором и компьютером позволяет минимизировать вероятность порчи данных и возникновения сбоев в работе системы. Использование аппаратных средств передачи данных по протоколу RS 485 исключает влияние наводок, помех и пр. при передаче данных.

Удобство и простота обслуживания

Людям, настраивающим и обслуживающим систему совсем не обязательно специально проходить длительное обучение, иметь соответствующее образование и т.д. Интерфейс программной части, как и всей структуры системы, интуитивно понятен и прост. Использование адаптера 232/485 позволяет считывать информацию в ПК (в том числе и переносимый) прямо на месте. В случае имеющейся свободной телефонной линии удобно передавать информацию на удаленный компьютер через обычный телефонный модем. В случае, если телефонная линия отсутствует, удобно передавать информацию через GSM-модем. Оперативный контроль за работой главной функциональной ячейки системы – счетчика импульсов – регистратора, возможен на месте по показаниям встроенного ЖКИ. Практически неограниченные возможности по длине линии связи и количеству счетчиков – регистраторов в сети делают систему универсальной для применения на различных типах объектов.

Разнообразие функций

Многообразие функций отвечает всем современным требованиям к подобным системам. Имеется возможность наращивания функций без изменения общей структуры системы.
Благодаря данным преимуществам, система является уникальной в своем роде.

Сертификат о признании утверждения типа средств измерения
