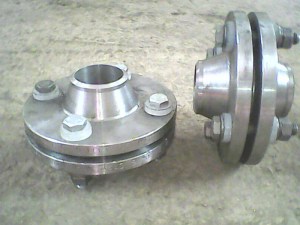

Фланцевые изолирующие соединения, ИФС
|
Изолирующие фланцевые соединения предназначены для электрической изоляции различных участков трубопровода друг от друга.
ИФС прежде всего устанавливают на вводах защищаемого трубопровода в здание или сооружение с естественными и искусственными заземлениями.
При этом ИФС выполняет две функции:
1. содействует снижению скорости коррозии
2. увеличивает зону действия катодной станции.
ИФС устанавливают в тех случаях, когда возможен электрический контакт газопровода с заземленными конструкциями и коммуникациями: — на надземных и надводных переходах в местах входа и выхода газопровода из земли; — на стояках вводных газопроводов в здания и сооружения, котельные, промышленные цеха и т.п.;
— на вводах и выводах газопровода в ГРС, ГРП, ГРУ, ШРП.
Иногда изолирующими фланцами отделяют вновь построенный участок трубопровода от существующего — с изношенной изоляцией -, если здесь можно ожидать возникновение коррозионной макропары или если
один из участков требует локальной электрохимической защиты, а другой можно по каким-то причинам не защищать электрохимически.
Место установки изолирующих фланцев на трубопроводах выбирается с соблюдением следующих требований:
- на трубопроводе-отводе фланцы устанавливают после запорной арматуры по ходу газа;
- при подключении трубопровода-отвода к многониточной магистрали изолирующие фланцы монтируют после пересечения отводом всех ниток;
- при наличии участков параллельной прокладки основной магистрали и отвода изолирующие фланцы устанавливают после поворота отвода;
- при наличии технологических перемычек на трубопроводах изолирующие фланцы должны быть установлены после перемычек.
Правильное применение ИФС приводит:
- к снижению силы тока и мощности вновь устанавливаемых средств ЭХЗ;
- к увеличению зоны действия эксплуатируемых средств защиты;
- к уменьшению блуждающих токов и токов электрохимической защиты.
Однако не всегда и не везде использование изолирующих фланцев дает положительный эффект. При неправильном выборе мест установки изолирующих фланцев может сделать их применение не только бесполезным, но и вредным.
Большое количество изолирующих фланцев на трубопроводе значительно усложняет эксплуатацию трубопровода и средств защиты, установленных на нем.
Установка ИФС не должна оказывать вредного влияния на смежные сооружения или на отсекаемые участки.
Вредное влияние от установки ИФС заключается:
-в уменьшении минимального или в увеличении максимального защитного потенциала на соседних сооружениях, имеющих катодную поляризацию;
-в появлении опасности коррозии на соседних сооружениях, ранее не требовавших защиты.
Устройство ИФС – это прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению тока вдоль трубопровода.
Изоляционные прокладки и втулки ИФС изготавливаются из винипласта, фторопласта, текстолита, паронита, капрона и полиэтилена. Лучшими материалами являются винипласт и фторопласт. Текстолит, капрон и полиэтилен имеют относительно малую механическую прочность.

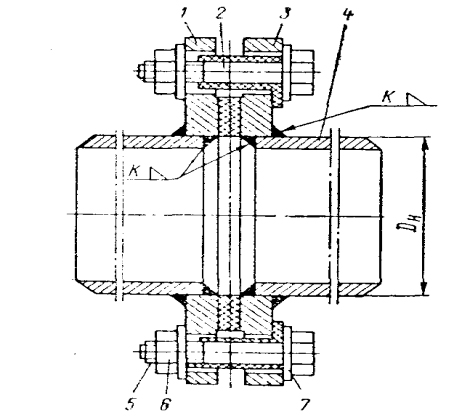

Изолирующее фланцевое соединение:
1 — фланец;
2 — прокладка;
3 — втулка;
4 — патрубок;
5 — болт;
6 — гайка;
7 — шайба.

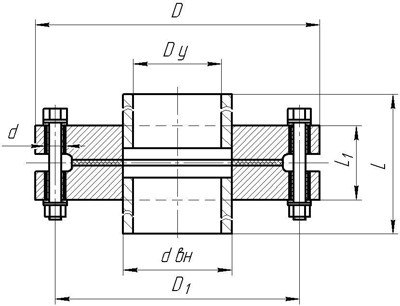

Обозначение |
Условный проходDy, мм |
Рабочее давление Py кгс/см2 |
db, мм |
L1, мм |
L, мм |
D, мм |
D1, мм |
n, шт |
d, мм |
M, кг |
ИФС-А-20-10 |
20 |
10 |
26 |
28 |
410 |
105 |
75 |
4 |
14 |
2,4 |
ИФС-А-20-16 |
20 |
16 |
26 |
36 |
410 |
105 |
75 |
4 |
16 |
2,4 |
ИФС-А-20-25 |
20 |
25 |
26 |
40 |
410 |
105 |
75 |
4 |
18 |
3,0 |
ИФС-А-25-10 |
25 |
10 |
33 |
28 |
410 |
115 |
85 |
4 |
14 |
3,0 |
ИФС-А-25-16 |
25 |
16 |
33 |
36 |
410 |
115 |
85 |
4 |
18 |
3,6 |
ИФС-А-25-25 |
25 |
25 |
33 |
40 |
410 |
115 |
85 |
4 |
18 |
3,8 |
ИФС-А-32-10 |
32 |
10 |
39 |
36 |
410 |
135 |
100 |
4 |
20 |
4,5 |
ИФС-А-32-16 |
32 |
16 |
39 |
40 |
410 |
135 |
100 |
4 |
20 |
5,0 |
ИФС-А-32-25 |
32 |
25 |
39 |
44 |
410 |
135 |
100 |
4 |
20 |
5,3 |
ИФС-А-40-10 |
40 |
10 |
46 |
40 |
410 |
145 |
110 |
4 |
20 |
5,3 |
ИФС-А-40-16 |
40 |
16 |
46 |
44 |
410 |
145 |
110 |
4 |
20 |
5,9 |
ИФС-А-40-25 |
40 |
25 |
46 |
48 |
410 |
145 |
110 |
4 |
20 |
6,2 |
ИФС-А-50-10 |
50 |
10 |
59 |
40 |
460 |
160 |
125 |
4 |
20 |
6,8 |
ИФС-А-50-16 |
50 |
16 |
59 |
48 |
460 |
160 |
125 |
4 |
20 |
8,3 |
ИФС-А-50-25 |
50 |
25 |
59 |
48 |
460 |
160 |
125 |
4 |
20 |
8,5 |
ИФС-А-65-10 |
65 |
10 |
78 |
44 |
460 |
180 |
145 |
4 |
20 |
9,0 |
ИФС-А-65-16 |
65 |
16 |
78 |
52 |
460 |
180 |
145 |
4 |
20 |
10,8 |
ИФС-А-65-25 |
65 |
25 |
78 |
52 |
460 |
180 |
145 |
8 |
20 |
11,2 |
ИФС-А-80-10 |
80 |
10 |
91 |
44 |
470 |
195 |
160 |
4 |
20 |
11,3 |
ИФС-А-80-16 |
80 |
16 |
91 |
52 |
470 |
195 |
160 |
4 |
20 |
12,4 |
ИФС-А-80-25 |
80 |
25 |
91 |
56 |
470 |
195 |
160 |
4 |
20 |
14,0 |
ИФС-А-100-10 |
100 |
10 |
110 |
48 |
470 |
215 |
180 |
8 |
20 |
15,2 |
ИФС-А-100-16 |
100 |
16 |
110 |
56 |
470 |
215 |
180 |
8 |
20 |
17,0 |
ИФС-А-100-25 |
100 |
25 |
110 |
60 |
470 |
230 |
190 |
8 |
24 |
21,0 |
ИФС-А-150-10 |
150 |
10 |
161 |
52 |
480 |
280 |
240 |
8 |
24 |
20,0 |
ИФС-А-150-16 |
150 |
16 |
161 |
60 |
480 |
280 |
240 |
8 |
24 |
24,0 |
ИФС-А-150-25 |
150 |
25 |
161 |
64 |
480 |
300 |
250 |
8 |
28 |
31,0 |
ИФС-А-200-10 |
200 |
10 |
222 |
62 |
490 |
335 |
295 |
12 |
24 |
26,0 |
ИФС-А-200-16 |
200 |
16 |
222 |
64 |
490 |
335 |
295 |
12 |
24 |
32,0 |
ИФС-А-200-25 |
200 |
25 |
222 |
68 |
490 |
360 |
310 |
12 |
28 |
42,0 |
|
|
