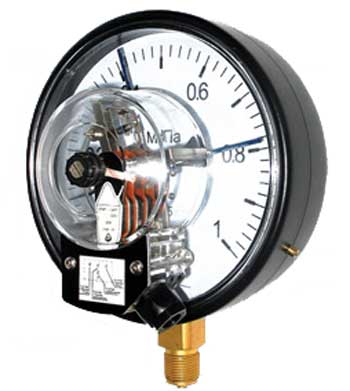

Манометры ДМ Сг 05 сигнализирующие с электроконтактной приставкой применяются для измерения давления и управления электрическими цепями регулирующих устройств.
ГОСТ 2405-88
Принцип действия
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора и при превышении номинального (порогового) значения происходит замыкание или размыкание (в зависимисти от типа приставки) электрической цепи.
Конструкция
Электроконтактная приставка выполнена в виде пластиковой прозрачной оболочки, в которой размещена электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение(значение уставки). Электроконтактная приставка монтируется на манометр вместо штатного стекла. Для более прочного электрического соединения в приставке используются контакты с магнитным поджатием. Электроконтактная приставка выпонлнена по двухконтактной электрической схеме (левый-замыкающий, правый-размыкающий).
Описание
Корпус - сталь, окрашенная в черный цвет.
Механизм - медно-латунный сплав.
Степень защиты - ІР53.
Эксплуатация в диапазоне от -40 до 150 °С.
диаметр корпуса, мм |
диапазон показаний избыточного давления |
класс точн. |
резьба штуцера |
кПа |
МПа |
160 |
от 0 до 100
от 0 до 160
от 0 до 250
от 0 до 400
от 0 до 600 |
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40 |
1,5 |
М20Х1,5 |
Электрическая схема: двухконтактная
Тип контактов: с магнитным поджатием
Максимальное напряжение:- 220, ~380 V
Максимальный ток: 1А
Максимальная разрывная мощность контактов: 30 W
Предел допускаемой основной погрешности срабатывания электрической схемы от диапазона показаний: 6%
Пример обозначения: Манометр ДМ Сг 05160 - 400 кПа - 1,5 с электроконтактной приставкой
|
