Применяются для измерения избыточного давления в системах генерирования и распределения ацетилена и кислорода.

для ацетилена (С2Н2)
для кислорода (О2)

ГОСТ 2405-88

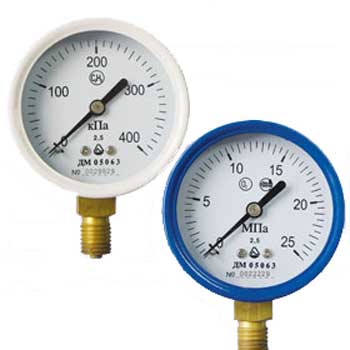

Описание
Корпус манометра для ацетилена - сталь, окрашенная в голубой цвет;
корпус манометра для кислорода - сталь, окрашенная в белый цвет;
Стекло - техническое. Механизм - медно-латунный сплав.
Степень защиты - ІР40.
Эксплуатация в диапазоне от -40 до 70 °С.

диаметр корпуса, мм	диапазон показаний избыточного давления		класс точн.	резьба штуцера
	кПа	МПа
манометры для ацетилена (C2H2)
63	от 0 до 400	от 0 до 1 от 0 до 2,5 от 0 до 4 от 0 до 25	2,5	М12Х1,5
манометры для кислорода (O2)
50	-	от 0 до 2,5 от 0 до 25	2,5	М12Х1,5
63	-
100	от 0 до 600	от 0 до 1 от 0 до 1,6 от 0 до 2,5	1,5	М20Х1,5

Пример обозначения: Манометр ДМ 05063 - 400 кПа- 2,5-C2H2, Манометр ДМ 05100 - 2,5 МПа- 2,5-О2
