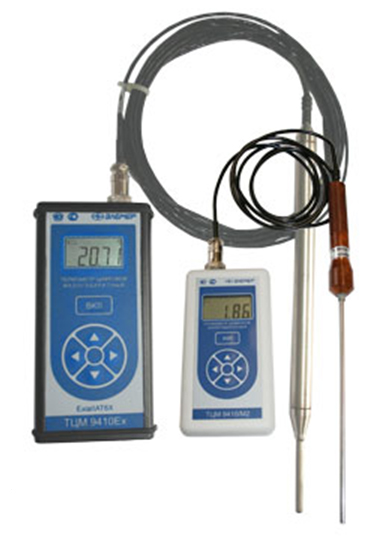

Термометры цифровые малогабаритные ТЦМ 9410 предназначены для измерения температуры в различных, в том числе в агрессивных средах с помощью погружных или контактных термопреобразователей (в том числе и вращающихся поверхностей), а также для измерения сопротивления термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП, термопар).



Области применения

• Измерение температуры в теплоэнергетической, химической, металлургической и других отраслях промышленности;
• ТЦМ 9410Ex/М1 в комплекте с ТТЦ 14-180-1 и ТТЦ 14-180-2 применяются для измерения температуры нефтепродуктов (скважины, танки);

Комплектность ТЦМ

• Термопреобразователь ТТЦ
• Кабель измерительный
• Измерительный блок со встроенными аккумуляторами (для ТЦМ 9410/М1, ТЦМ 9410Ex/М1);
• Сетевой блок питания и аккумуляторы типа АА (для ТЦМ 9410/М2).

Основные характеристики и функциональные возможности

• Конфигурирование ТЦМ осуществляется при помощи 5-кнопочной клавиатуры, расположенной на лицевой панели измерительного блока;
• Возможность выбора типа первичного преобразователя;
• Возможность проведения подстройки "0" и диапазона измерений температур;
• Возможность запоминания максимальных и минимальных значений измеряемых температур;
• ТЦМ могут работать с первичными преобразователями общего назначения (50М, 100М, 50П, 100П, Pt100, ТХА, ТХК, ТЖК, ТНН, ТПП, ТПР), а также с сигналами напряжения (-10...+100 мВ) и сопротивления (0...320 Ом);
• Время установления рабочего режима измерительного блока — не более 30 с;

Метрологические характеристики

• Предел допускаемой дополнительной погрешности измерительного блока ТЦМ, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, не более 0,5 предела допускаемой основной погрешности;
• Предел допускаемой дополнительной погрешности ТЦМ, вызванной воздействием повышенной влажности до 95 % при 35 °С, не более 0,5 предела допускаемой основной погрешности.

Климатические исполнения

Варианты исполнения

Измеряемые среды

Жидкость, пар, воздух, сыпучие материалы, поверхности твердых тел.

Питание

• ТЦМ 9410Ex/М1 — от встроенного аккумуляторного блока с напряжением не менее 4,8 В;
• ТЦМ 9410/М1:
• от встроенного аккумуляторного блока с напряжением не менее 4,8 В;
• от сетевого блока питания с напряжением 7,2 В;
• ТЦМ 9410/М2:
• от двух батареек типа АА, каждая напряжением 1,5 В;
• от двух аккумуляторов типа АА каждый напряжением 1,5 В.

Степень защиты от пыли и влаги

• IP65 — для ТЦМ 9410/М1, ТЦМ 9410Ex/М1;
• IP40 — для ТЦМ 9410/М2.

Габаритные размеры измерительного блока

• 170 х 85 х 35 мм — для ТЦМ 9410/М1, ТЦМ 9410Ex/М1;
• 142 х 70х 25 мм — для ТЦМ 9410/М2.

Масса

• Не более 0,5 кг — для ТЦМ 9410/М1, ТЦМ 9410Ex/М1;
• Не более 0,2 кг — для ТЦМ 9410/М2.

Межповерочный интервал - 2 года.
Гарантийный срок эксплуатации - 2 года.
