Мерник образцовый 2 разряда типа М2р номинальной вместимостью 2000 дм3 предназначен для бездемонтажной поверки резервуаров, счетчиков жидкости, а также для измерения объемного количества жидкости.

Мерник монтируется:

на платформу передвижную, перемещение платформы с мерником ручное.
на платформу передвижную, выполненную на базе прицепа “Тонар”, транспортирование платформы с мерником механическими транспортными средствами, оборудованными тягово-сцепным устройством по ОСТ 377.001.096-89 и штепсельной розеткой по ГОСТ 9200-76 со скоростью не более:
- 20 км/час по дорогам с булыжным покрытием и грунтовым;
- 40 км/час по дорогам с асфальтовым покрытием.

Транспортирование и перемещение платформы с наполненным мерником не допускается.

Условия эксплуатации:

Температура окружающего воздуха от -40 С до +40 С;
Верхнее рабочее значение атмосферного давления 106,7 кПа (800 мм рт.ст.);
Верхнее значение влажности воздуха 100% при +25С.

Технические характеристики

Номинальный объем измеряемой дозы, дм3	2000
Пределы допускаемой относительной погрешности при измерении, %	+- 0,1
Габаритные размеры мерника, мм, не более, диаметр	1550
Высота	2600
Габаритные размеры платформы передвижной с мерником, мм, не более:
Длина	3000
Ширина	2000
Высота	3100
Масса мерника, кг, не более	380
Масса платформы передвижной с мерником и комплетующими, кг, не более	850

Комплектность

Наименование	Количество
Мерник образцовый М2р-2000-03П	1 шт.
Платформа передвижная	1 шт.
Электронасос типа КМ ТУ 3631-12005806720-99	1 шт.
Рукав всасывающий	1 шт.
Рукав напорный	1 шт.
Муфта соединительная	1 шт.
Устройство дистанционного управления электронасоса	1 комп.
Провод заземленный	10 м.
Паспорт А 209.00.00.00 ПС	1 экз.
Эксплутационные документы на комплектующие	1 комп.

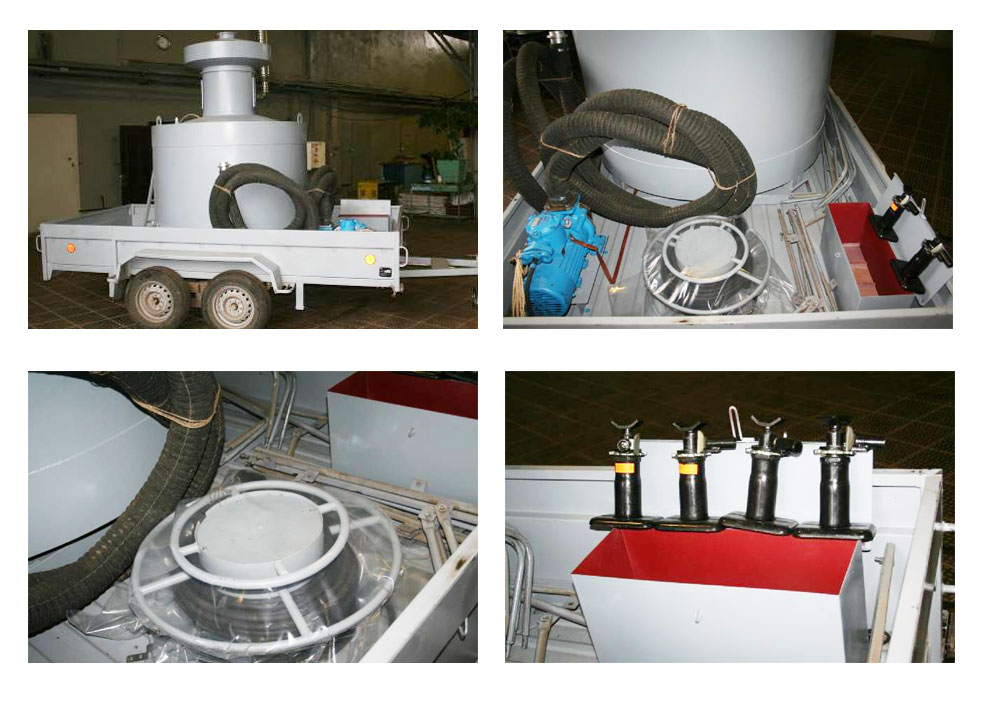

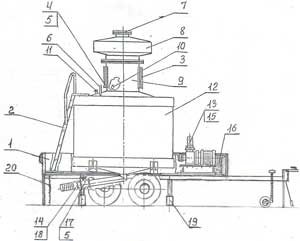

Схема

1 – платформа передвижная,
2 – лестница,
3 – водоуказательное окно,
4 – шкала,
5 – пломба,
6 – термометр,
7 – крышка,
8 – пеногаситель,
9 – горловина,
10 – кран для доведения жидкости до отметки номинальной вместимости,
11 – ампула уровня,
12 – резервуар,
13 – электронасос,
14 – рукав всасывающий,
15 – рукав напорный,
16 – катушка,
17 – кран сливной,
18 – муфта соединительная,
19 – домкрат,
20 – цепь заземления.

Принцип работы

Принцип работы мерника заключается в следующем: при проведении проверочных и измерительных работ, в предварительно смоченной рабочей жидкостью мерник через пеногаситель подается доза рабочей жидкости. После заполнения мерника производится измерение температуры рабочей жидкости и по соответствующим отметкам на шкале производится оценка объема жидкости поданной в мерник.
