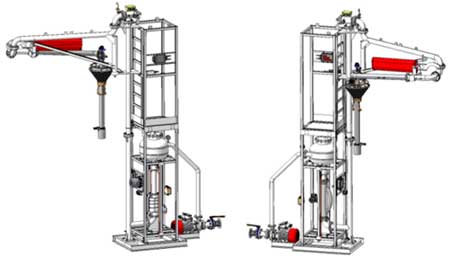

Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, обслуживающий один отсек автоцистерны с одной стороны наливного островка АСН – 5ВГ модуль Ду100 со счетчиком ППВ (или с массовым расходомером) и насосом КМ 100-80-180Е для наземных резервуаров или насосом КМС 100-80-180Е для заглубленных резервуаров.

Комплекс измерительный АСН - 5ВГ модуль Ду100 предназначен для дистанционного управления процессом верхнего дозированного налива светлых нефтепродуктов в автоцистерны с учётом отпускаемого продукта по заданной дозе на нефтеналивных станциях нефтебаз в единицах объёма или массы.

Измерительные комплексы обеспечивают выполнение следующих функций:

• прекращение налива при достижении заданной дозы;
• прекращение налива при ручном отключении насоса;
• прекращение налива при срабатывании датчика уровня;
• аварийное прекращение выдачи дозы непосредственно оператором на посту налива, с ПДУ или компьютера, расположенных в операторной;
• прекращение налива при нарушении заземления (комплекс оснащен устройством заземления автоцистерн);
• устройство заземления автоцистерн не дает разрешение на налив продукта при неполном заземлении;
• устройство заземления автоцистерн имеет функцию распознавания автоцистерны от заземленной металлоконструкции;
• прекращение налива через 20 сек. при прекращении подачи сигналов импульсов от расходомера к контроллеру комплекса;
• продолжение отпуска заданной дозы при устранении аварии с разрешения оператора с ПДУ или компьютера;
• обеспечивается ограничение скорости налива в начальный и конечный период налива согласно правил государственных нормативов  (во избежание возникновения статического электричества);
• сохранение в отсчётном устройстве информации о суммарном количестве  отпущенного топлива и отсутствие возможности его изменения в течение 10 лет при отключении электропитания;
• отображение информации о суммарном количестве отпущенного топлива по вызову оператора на ПДУ или при подаче соответствующей команды с компьютера;
• максимум автоматизации;
• высокая точность дозирования и защита от гидроудара;
• локальное управление процессом налива;
• налив одного продукта через один стояк;
• отвод ПВС из зоны налива при заполнении автоцистерны;
• насосы КМ 100-80-170Е оснащены двойным торцовым уплотнением (п.2.9.3 ПБ 09-560-03).

Конструкция комплексов позволяет производить управление процессом налива с автоматическим отключением при:

• достижении количества набранной дозы отпускаемого нефтепродукта;
• достижении нефтепродукта предельного уровня в автоцистерне;
• через 20сек после прекращения потока нефтепродукта через расходомер;
• при нарушении заземления автоцистерны;
• при ручном отключении процесса налива с поста управления ПВК-35;
• при ручном отключении процесса налива с кнопки "СТОП" на наливном наконечнике.

Основные параметры комплекса АСН:

Основные технические характеристики насосных блоков:

* производительность насоса зависит от подводящего трубопроводаГидравлическое сопротивление подводящего трубопровода не должно превышать 0,025МПа.

Укрупненный состав комплекса АСН-5ВГ модуль Ду100:

Технические решения, примененные в конструкции:

• уменьшены моментные нагрузки на основании наливного стояка;
• уменьшена зависимость усилий по перемещению наливной трубы от вертикальности монтажа коренного шарнира. При этом усилия по управлению установкой не превышают 100 Н (до 10 кгс);
• обеспечивается работоспособность шарниров в течение всего срока службы установки;
• применение стояка консольного типа позволило значительно увеличить зону обслуживания а/ц до 6м;
• условный проход наливного стояка Ду100 значительно снижает скорость истечения продукта, что снижает скопление статического заряда на повышает безопасность налива;
• герметизированный наконечник позволяет отводить пары углеводородов при загрузке автоцистерны;
• наливной стояк оснащен комплектом датчиков, позволяющих автоматизированной системе обеспечить безопасное управление технологическим процессом, предусмотренное действующими стандартами, в том числе отключение подачи топлива при достижении датчика предельного уровня. Конструкция наливного наконечника предотвращает падение струи продукта с большой высоты, уменьшая уровень статического электричества;
• воздушный клапан в самой верхней точке наливного стояка обеспечивает быстрое и полное опорожнение его подвижных частей в автоцистерну;
• в измерительном модуле, применен фильтр - газоотделитель, что повышает точность учета перекачиваемых нефтепродуктов;
• компенсатор установленный перед насосом, предотвращает опасное перемещение подводящего трубопровода, снижает напряжение на его корпусе;
• поворотный затвор Ду100 перед насосом позволяет перекрыть, при необходимости, подачу продукта непосредственно на наливную установку;
• в установке применены перепускные клапаны, позволяющие сбрасывать опасное повышение давления в трубопроводах при изменении температуры окружающей среды;
• в конструкции АСН применяется устройство заземления автоцистерн, встроенное в центральный блок управления (ЦБУ), которое не позволяет включить установку налива при неполном заземлении автоцистерны и снятии статического электричества;
• модуль насосный комплекса изготовлен в виде отдельного блока, что позволяет устанавливать его не только непосредственно вблизи стояка, но и в насосной станции, где нет влияния атмосферных осадков.
