Все для АЗС и Нефтебаз - Краны шаровые запорные цельносварные 11с67п-Ц - Краны шаровые запорные

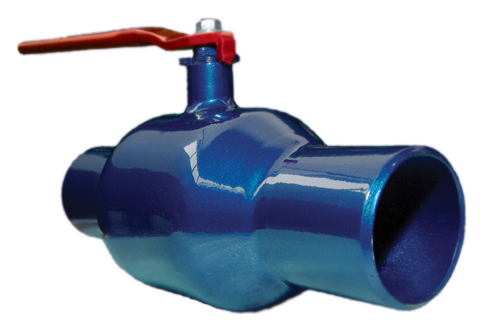

Краны шаровые запорные цельносварные 11с67п-Ц применяется в качестве запорного устройства на трубопроводах, транспортирующих природный газ, воду (холодную, горячую), нефтепродукты, сжиженный газ прочие среды.
Герметичность по классу А.

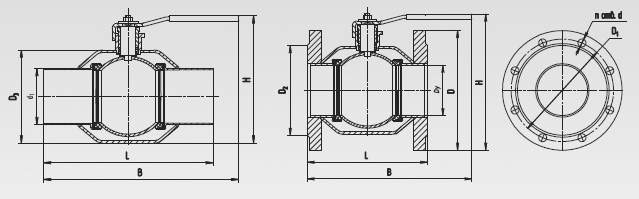

Условный проход Ду, мм	Ру, МПа	Тип присоединения	Основные размеры, мм
Условный проход Ду, мм	Ру, МПа	Тип присоединения	Строительная длина, L	В	Н	D	D1	D2	d	n, шт	d1	D3
15	1,6	Ф	108	216	139	95	65	47	14	4	-	-
	2,5	Ф	130	227	139	95	65	47	14	4	-	-
	1,6 2,5 4,0	П	230	278	112	-	-	-	-	-	21	42
20	1,6	Ф	117	221	147	105	75	58	14	4	-	-
	2,5	Ф	150	238	147	105	75	58	14	4	-	-
	1,6 2,5 4,0	П	230	278	119	-	-	-	-	-	28	50
25	1,6	Ф	127	226	158	115	85	68	14	4	-	-
	2,5	Ф	160	243	158	115	85	68	14	4	-	-
	1,6 2,5 4,0	П	230	278	130	-	-	-	-	-	34	60
32	1,6	Ф	140	244	185	135	100	78	18	4	-	-
	2,5	Ф	160	264	185	135	100	78	18	4	-	-
	1,6 2,5 4,0	П	260	З05	154	-	-	-	-	-	42	73
40	1,6	Ф	165	364	213	145	110	88	18	4	-	-
	2,5	Ф	200	382	213	145	110	88	18	4	-	-
	1,6 2,5 4,0	П	260	412	182	-	-	-	-	-	50	83
50	1,6	Ф	180	370	229	160	125	102	18	4	-	-
	2,5	Ф	250	405	229	160	125	102	18	4	-	-
	1,6 2,5 4,0	П	З00	433	200	-	-	-	-	-	60	102
65	1,6	Ф	200	386	257	180	145	122	18	4	-	-
	2,5	Ф	270	421	257	180	145	122	18	8	-	-
	1,6 2,5 4,0	П	360	471	230	-	-	-	-	-	76	127
80	1,6	Ф	210	486	280	195	160	133	18	8	-	-
	2,5	Ф	260	521	280	195	160	133	18	8	-	-
	1,6 2,5 4,0	П	370	567	252	-	-	-	-	-	89	140
100	1,6	Ф	230	717	288	215	180	158	18	8	-	-
	2,5	Ф	З00	752	296	230	190	158	22	8	-	-
	1,6 2,5 4,0	П	390	798	256	-	-	-	-	-	114	180
125	1,6	Ф	255	730	313	245	210	184	18	8	-	-
	2,5	Ф	325	765	325	270	220	184	26	8	-	-
	1,6 2,5 4,0	П	400	80З	З00	-	-	-	-	-	140	219

Обозначение	Температура окружающей среды	Материал
УХЛ1	От минус З0 °С до плюс 180 °С	Корпусные детали - сталь 20 Шар запорный - сталь 12Х18Н10Т Шток-сталь 20X13 Кольцо уплотнительное - фторопласт - 4
ХЛ1	От минус 60 °С до плюс 180 °С	Корпусные детали - сталь 09Г2С Шар запорный - сталь 12Х18Н10Т Шток-сталь 14Х17Н2 Кольцо уплотнительное - фторопласт - 4

* Ф - фланцевое соединение с трубопроводом; П - под приварку.
