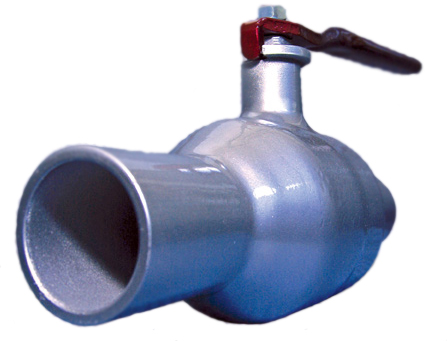

Краны шаровые запорные нержавеющие цельносварные (10нж46фт-Ц) применяется в качестве запорного устройства на трубопроводах, транспортирующих воздух, жидкое топливо, смазочные масла, масла не содержащие аминных присадок, спирты, галогенизированные растворители, концентрированные и слаборазбавленные кислоты, растворы щелочей, нефтепродукты и другие агрессивные и слабоагрессивные среды.
Тип: 10нж46фт-Ц
Ду:15, 20,25, 32,40,50,6580, 100,125мм
Ру: 1,6 МПа, 2,5 МПа
Герметичность по классу А .

Исполнения

Обозначение	Температура окружающей среды	Материал
УХЛ1	От минус 30 °С до плюс 180 °С	Корпусные детали - сталь 12Х18Н10Т Шар запорный - сталь 12Х18Н12МЗТЛ Шток-сталь 12Х18Н10Т. Кольцо уплотнительное - фторопласт - 4
ХЛ1	От минус 60 °С до плюс 180 °С	Корпусные детали - сталь 12Х18Н10Т Шар запорный - сталь 12Х18Н10Т Шток - сталь 14Х17Н2. Кольцо уплотнительное - фторопласт - 4

Технические характеристики

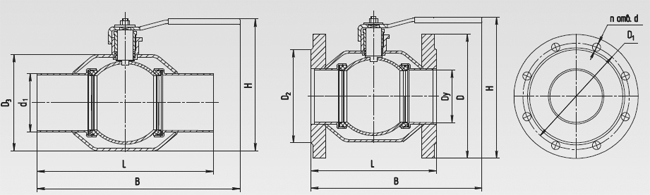

Условный проход Ду, мм	Ру, МПа		Тип присоединения *	Строительная длина, L	Основные размеры, мм
Условный проход Ду, мм	Ру, МПа		Тип присоединения *	Строительная длина, L	В	H	D	D1	D2	d	n, шт	d1	D3
15	1,6		Ф	108	216	139	95	65	47	14	4	-	-
	2,5		Ф	130	227	139
	1,6	2,5	П	230	278	112	-	-	-	-	-	21	42
20	1,6		Ф	117	221	147	105	75	58	14	4	-	-
	2,5		Ф	150	238	147
	1,6	2,5	П	230	278	119	-	-	-	-	-	28	50
25	1,6		Ф	127	226	158	115	85	68	14	4	-	-
	2,5		Ф	160	243	158
	1,6	2,5	П	230	278	130	-	-	-	-	-	34	60
32	1,6		Ф	140	244	185	135	100	78	18	4	-	-
	2,5		Ф	160	264	185
	1,6	2,5	П	260	З05	154	-	-	-	-	-	42	73
40	1,6		Ф	165	364	213	145	110	88	18	4	-	-
	2,5		Ф	200	382	213
	1,6	2,5	П	260	412	182	-	-	-	-	-	50	83
50	1,6		Ф	180	370	229	160	125	102	18	4	-	-
	2,5		Ф	250	405	229
	1,6	2,5	П	300	433	200	-	-	-	-	-	60	102
65	1,6		Ф	200	386	257	180	145	122	18	4	-	-
	2,5		Ф	270	421	257					8
	1,6	2,5	П	360	471	230	-	-	-	-	-	76	127
80	1,6		Ф	210	486	280	195	160	133	18	8	-	-
	2,5		Ф	260	521	280
	1,6	2,5	П	370	567	252	-	-	-	-	-	89	140
100	1,6		Ф	230	717	288	215	180	158	18	8
	2,5		Ф	300	752	296	230	190	158	22	8
	1,6	2,5	П	390	798	256	-	-	-	-	-	114	180
125	1,6		Ф	255	730	313	245	210	184	18	8
	2,5		Ф	325	765	325	270	220	184	26	8
	1,6	2,5	П	400	803	300	-	-	-	-	-	140	219

* Ф - фланцевое соединение с трубопроводом; П - под приварку.
